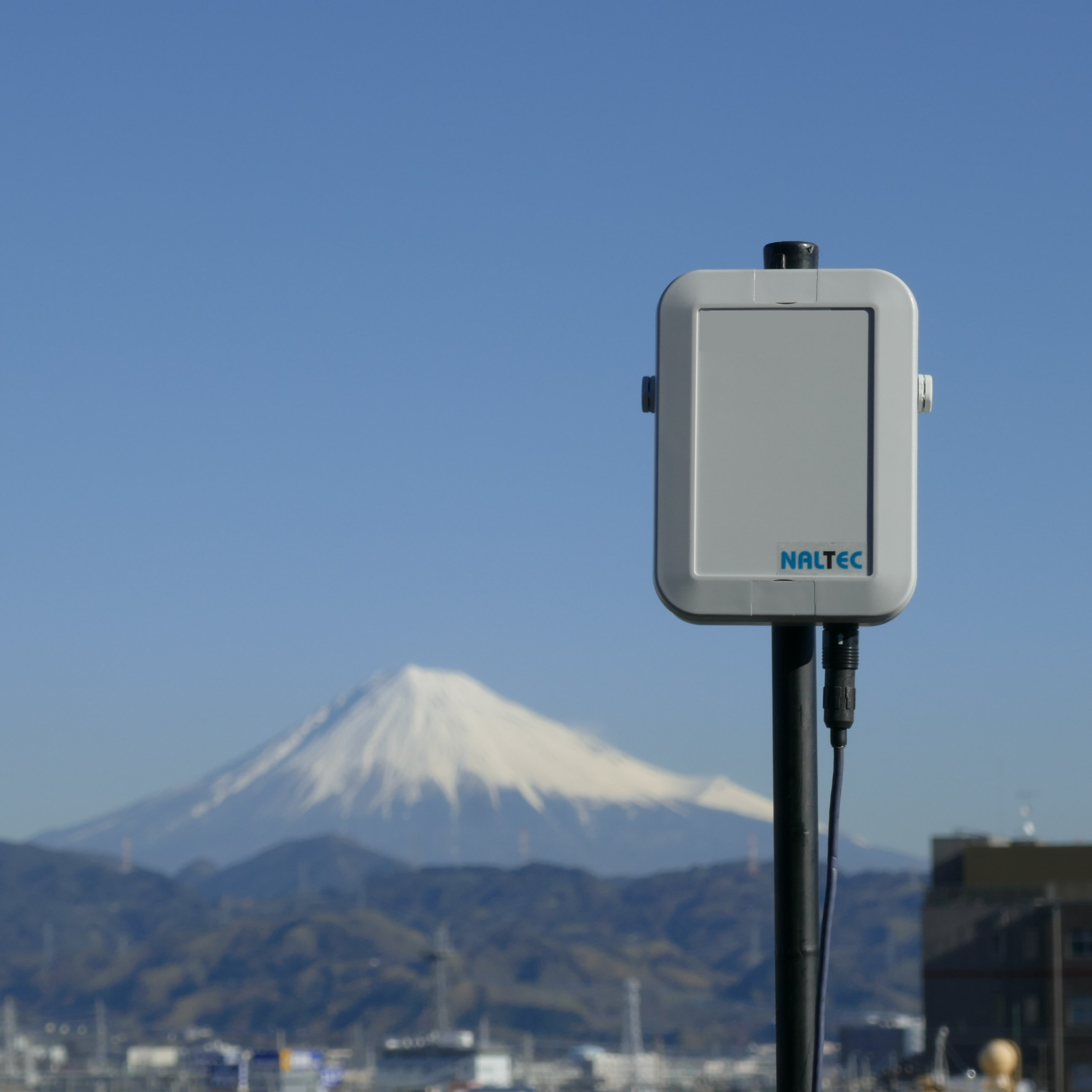

IoT/M2Mが注目を集め、多様なアプリケーションに対応する通信のニーズが高まる中、センサー接続等比較的低速の通信で多デバイス接続、低コスト、低消費電力のシステム構築の要求が増えてきております。
そのような背景の中、当社では、これまでLPWA無線技術(Low Power Wide Area)に着目し、実証実験(*1)を重ねてまいりました。実証実験を通じて得られたニーズやノウハウをベースにLoRaWANセンサーデバイス開発を続けています。
(*1)静岡県藤枝市におけるLPWA実証実験等に参加した他、複数の実証実験へデバイスを供給
仕様概要
| 通信規格 | LoRaWAN® AS923 v1.0.2 |
|---|---|
| センサーI/F | 接点、電流、電圧、熱電対、SDI-12、RS-232C、UART、I2C、SPI |
| 対応済みセンサー |
防水温度センサー、防滴温湿度センサー、熱電対、加速度センサー 交流電流センサー、直流電流センサー、流量センサー、人感センサー、傾斜センサー GNSS、雨量センサー、超音波距離センサー（水位センサー）、圧力式水位計ロガー 日射センサー、土壌センサー、複合気象センサー、風向風速センサー |
| 開発・検討中センサー |
ModBus(RS-485)、RTD、CO2センサー、漏液センサー、冠水センサー 圧力式水位センサー、非接触水位センサー、赤外線距離センサー 電波式距離センサー、ひずみセンサー、他 |
| 電池 | CR17335A、CR17450A、CR123A 等 |
| センサーへの電源供給 | 12V / 5V / 3.3V（供給能力 合計600mW程度まで） |
| 電池寿命 | 3年程度(省電力センサー、CR17335Aバッテリー使用、15分に1回送信時、DR2） |
| 本体防塵防水保護等級 | IP67(標準ケースの場合) |
| 動作温度範囲 | -20～+60[℃] |
| 外形寸法[mm](H×W×D) | 40×90×130[mm](標準ケースの場合) |
NLS-LWシリーズの特徴
・用途に応じた外付けセンサー選択
・柔軟なカスタマイズ対応
・小ロット対応
・防水防塵耐候性能
・省電力・電池駆動
応用分野
・稼働監視（電力）
・設備保全（工場・インフラ）
・防災（水害対策）
・圃場（土壌・環境測定）
・店舗（食品衛生管理）
ネットワーク構成例
NLS-LWシリーズを使用した典型的なネットワーク構成例は以下のとおりです。それぞれにメリットがあり、用途に応じた最適なネットワークを構築することが可能です。GWは用途に応じたメーカーから選択可能です。
※GW：LoRaWANゲートウェイ、NS：LoRaWANネットワークサーバー、AS：アプリケーションサーバー（データ利活用サーバー）
※構成（1）、（2）について、GW内蔵ではないNSを使用することも可能です。
PoCキット
ローカル環境での簡易的なセンサーデータ蓄積、閲覧が可能です。
 |
|
センサーデバイス（販売中）
| 名称 | 仕様概要 | 動作概要 |  |
|---|---|---|---|
| 接点入力(NLS-LW02-01) | 4ch | 無電圧接点の状態を定期または割り込み通知 | |
| 計装用統一信号入力 (NLS-LW02-03) |
0-10V:2ch 4-20mA:2ch |
計装用統一信号の入力のAD変換値を定期通知 | |
| 熱電対入力 (NLS-LW02-04) |
4ch | 熱電対を接続して温度を測定し定期通知 K,J,T型他対応 |
|
| 電圧入力(NLS-LW02-06) | 4ch | 電圧入力(0-5V)のAD変換値を定期通知 | |
| 差動電圧入力(NLS-LW02-07) | 2ch | 差動電圧入力(±2.5V)のAD変換値を定期通知 | |
| RS-232Cシリアル入力(NLS-LW02-08) | 1ch | RS-232Cシリアル入力データを通知 |
御指定いただいたセンサーを接続した状態での出荷にも対応致します。
センサー内蔵タイプ
| 名称 | 仕様概要 | 外観 |
|---|---|---|
|
人感センサー (NLS-LW02-2-23/31) | 低消費電力焦電型赤外線センサー搭載 検出範囲:最大12m、上下左右約70° 2種類の動作FW(居室状況通知、一定時間毎の人通過数を通知) |
 |
| 加速度センサー (NLS-LW02-28) |
デバイス内搭載の加速度センサーにて重力加速度情報を定期通知 GNSSによる設置位置情報取得に対応 |
 |
| 位置取得(NLS-LW02-29) | デバイス内搭載のGNSSにて位置情報(緯度経度)を定期通知 |
| 名称 | 仕様概要 | 外観 |
|---|---|---|
| 防水温度センサー (NLS-LW02-21) |
防水T型熱電対、最大4chの温度を定期通知 測定範囲:-40～200[℃] 測定精度:±1.5[℃] |
 |
|
防滴温湿度センサー (NLS-LW02-41) | IP64温湿度センサー、温度、湿度を定期通知 測定範囲:-30～80[℃]、0～100[％RH] 測定精度:±0.5[℃]、±3[％RH] |
 |
| 日射センサー (NLS-LW02-42) | IP67小型日射センサー、最大4chの日射強度を定期通知 測定範囲:0～2000[W/㎡] |
 |
|
土壌センサー (水分・温度・EC) (NLS-LW02-51/52) | IPX8土壌センサー、土壌水分量・温度・ECを定期通知 水分量＋温度、水分量＋温度＋ECの2タイプに対応 測定範囲:0～100[％VWC]、0～50[℃]、0～7[mS/cm] |
 |
| 交流電流センサー (NLS-LW02-49) |
商用電源(交流50/60[Hz])電流測定 測定範囲:0～5[A]から0～500[A] |
 |
| 直流電流センサー (NLS-LW02-50) |
直流電源電流測定 測定範囲：0～200[A]、0～400[A] 0～600[A]、0～800[A] |
 |
| 超音波距離センサー (NLS-LW02-26) |
最大10[m]程度まで測定可能 水位測定等の静止体測定に対応 |
 |
| 雨量センサー (NLS-LW02-48) |
転倒ます型雨量計に対応、転倒雨量設定可能 単位時間(任意設定)あたりの降水量を通知 任意の転倒ます型雨量計と接続可能 |
 |
| CO2センサー (NLS-LW02-54) | 大気によるキャリブレーション不要農業向けCO2センサー採用 測定範囲：0～3000[ppm] |
- |
|
大気温湿度センサー (NLS-LW02-47) | 高耐久ステンレス外装IP65温湿度センサー、温度、湿度を定期通知 測定範囲：-40～60[℃]、0～100[%RH] 測定精度：±0.2[℃]±0.15[%]、±2.5[%RH] |
 |
|
複合気象センサー (NLS-LW02-55) | 雨量・風向風速・大気温度・湿度・気圧測定可能 メンテナンスが容易な超音波式風向風速計、圧電式雨量計採用 太陽光独立電源にて駆動 |
 |
センサーデバイス(開発・検討中)
| 名称 | 仕様・動作概要 |
|---|---|
| 測温抵抗体入力 | 4ch、接続した測温抵抗体によって温度を測定し定期通知 |
| RS-485入力 | RS-485対応機器と接続してセンサー値等を取得し定期通知 |
| MODBUS RTU入力 | MODBUS RTU対応機器と接続してセンサー値等を取得し定期通知 |
| 高精度加速度センサー | 構造ヘルスモニタリング向け高精度加速度センサーにて加速度を取得し定期通知 |
| 電波式距離センサー | 24GHz帯マイクロ波距離センサーにて距離を取得し定期通知 |
| 冠水センサー | 冠水を検出し定期通知と割り込み通知 |
| 圧力式水位センサー | 投げ込み式水位センサーにて水位を取得し定期通知 |
| 非接触水位センサー | 静電容量式水分センサーによって水を検出し定期通知 |
| 簡易水分量センサー | 簡易水分量センサーにて水分量を取得し定期通知 |
| 漏液センサー | 光ファイバー漏液センサーにて水、水以外の2種液体を検知し即時通知 |
| CO2センサー | CO2濃度、温度、湿度を取得し定期通知 |
| 農業用CO2センサー | 農業用ハウス向けキャリブレーション不要CO2センサーにてCO2濃度を取得し定期通知 |
| 高精度土壌ECセンサー | 分解能0.001[dS/m]、精度±3[%]の土壌ECセンサーにてEC値を取得し定期通知 |
| ひずみセンサー | 高耐候性ひずみセンサーにて鉱物等のひずみを取得し定期通知 |
パッシブ型ギャップフィラーアンテナ(他社製品)
|
中継機能を持たない、スター型ネットワークのLoRaWANにおける電源不要で 手軽な不感地帯対策ソリューションです。 金属等に覆われた不感地帯からGatewayへと電波を中継します。 |
 |
|---|
※本製品は開発中につき、予告なく仕様等変更する可能性があります。
